拾料台控制区-自动裁剪机按键功能说明

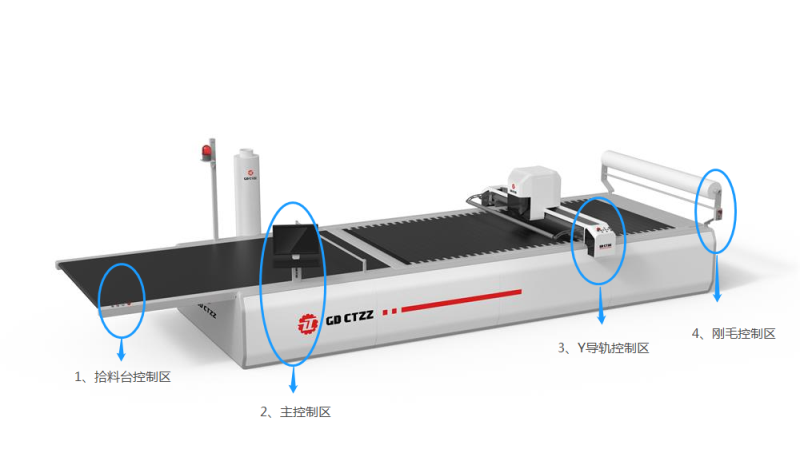

㈠按键的分区
自动裁剪机共有 25 个按键和两个脚踏开关，分布在四个控制部分：
1、拾料台控制区；
2、主控制区；
3、Y 导轨控制区；
4、刚毛控制区。

㈡按键的功能

1．拾料台控制区

1) 名称：拾料台停止按钮
状态：通电后此按钮为灯亮状态，拾料台运转时为灯灭状态。功能：使拾料台停止运转。
操作：当拾料台运转过程中想停止时点击此按钮即可。

2)     名称：拾料台送回按钮
状态：不进行“送入”操作时，此按钮为灯灭状态，进行“送入”操作时，此按钮为灯亮状态。功能：使拾料台向刚毛方向运转。
操作：当拾料台在停止状态下，想使拾料台向刚毛方向运转时按一下此按钮即可。 注：此按键分为低速和高速，点击次数是奇数时为低速，点击次数是偶数时为高速。

3) 名称：单动联动选择旋钮（单动选择状态）
功能：用来切换拾料台和刚毛是否进行联动。
注：此状态为单动，拾料台转动时刚毛处于停止状态，刚毛转动时拾料台处于停止状态。操作：当白色标记线指向联动时，将此按键逆时针旋转 90 度自动切换到单动状态。
4) 名称：单动联动选择旋钮（连动选择状态） 功能：用来切换拾料台和刚毛是否进行联动。注：此状态为联动，拾料台转动时刚毛随同一起转动，刚毛转动时拾料台也会随同一起转动。操作：当白色标记线指向单动时，将此按键顺时针旋转 90 度自动切换到联动状态。
5) 名称：紧急停止开关
状态：当总电源开启通电后此开关处于常亮状态,当裁床电源开启控制开关“开”开启时,紧急停止开关为常灭状态。
功能：遇到紧急情况，想立刻停止裁床运行时，按下此开关裁床自动断电停止运行。
操作：当遇到紧急情况时，按下此开关即可。注：按下后紧急停止开关为锁定状态，此时裁床电源开启控制开关“开”不能使用。必须进行解锁。解锁方法：将紧急停止开关按照箭头方向顺时针旋转弹起后即可自动解锁。
注：非移动型 N 系列通常在拾料台、主控制区、Y 导轨控制区、刚毛控制区各有一个急停按钮，功能相同，后不再介绍。
6) 名称：拾料台脚踏开关
功能：控制拾料台向前转动，分高低速度。
操作：用脚轻轻点击拾料台脚踏开关后，保持此状态拾料台会以低速向前转动，将拾料台脚踏开关踩到底，保持此状态拾料台会以高速向前转动。
