拾料台电机链条的安装要求-自动裁剪机易损件更换注意事项

注意：进行各部位调整以及更换零部件时。请务必将电源关掉后再投入作业。

警告：
1、X、Y、Z 各部位的原点及传感器出场前已调整好，请不要触摸。
2、各部位压缩空气气缸用的速度控制器已调整为标准速度工作状态，请不要触摸。

注意：1、进行各部位调整以及更换零部件时。请务必将电源关掉后再投入作业。
      2、切刀头部的各皮带过度松弛，会产生打滑。请尽早更换新皮带。

请按以下顺序安装自动裁剪机的拾料台电机链条：

1、电机固定块距底板的距离 45mm 最佳，并且使电机固定块一底板平行。

                 图1                                                    图2

2、链条从部按下，形变为 4mm 最佳 。

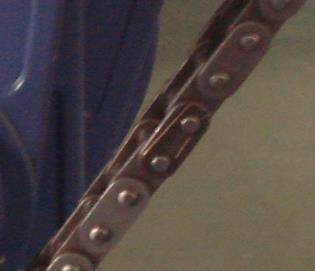

3、链条连接处的卡键口为逆时针安装。

                 图3                                                     图4

4、两个链轮要处于同一平面内
