Y 导轨控制区-自动裁剪机按键功能说明

㈠按键的分区
自动裁剪机共有 25 个按键和两个脚踏开关，分布在四个控制部分：
1、拾料台控制区；
2、主控制区；
3、Y 导轨控制区；
4、刚毛控制区。

㈡按键的功能

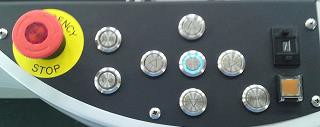

Y 导轨控制区

1、
1、

名称：裁断按钮开关
状态：启用裁断功能时灯为亮，关闭功能时灯为灭；
功能：
1）、启动真空吸附功能
2）、与变换键组合为自动恢复上一次裁剪原点位置。
3）、取消切断塑料薄膜功能
操作：
1）、在执行裁剪前需要进行真空吸附时，点击裁断按钮一下，此时裁断按钮为灯亮状态，如果想取消真空吸附，则点击裁断按钮一下，此时裁断按钮为灯灭状态。
2）、当需要恢复上一次裁剪原点位置时，在变换灯处于灯亮状态时，按住变换按钮后再按住裁断按钮，之后同时松开机头将自动运转到达上一次裁剪原点的位置。
3）、当启动切断塑料薄膜功能时，如果想取消本次操作，则点击裁断按钮一下即可。

2、

名称：移动按键
状态：一直处在无灯亮的状态。
功能：机头沿 Y 轴各方向进行移动
操作：机头需要沿 Y 轴各方向进行移动时，按住此按钮即可。
注：
1）、点击此按钮为点动，点动所移动的距离正常为 1mm（此距离可以修改设定）。
2）、与变换按钮组合为高速移动。

3、

名称：变换按钮开关
状态：开机后此灯为灭，当进行十字光标原点复位后，此按钮为灯亮状态，正常使用时要保证此灯为常亮。
功能：组合键，可与启动按钮、裁断按钮、裁床的四个方向键按钮及编码器功能确认按钮开关进行组合。
操作：
1）、当变换灯处于灯灭状态时，按住变换按钮后再按住启动按钮，之后同时松开，为十字光标复位，此时变换灯处于常亮状态。
2）、当变换灯处于灯亮状态时，按住变换按钮后再按住启动按钮，之后同时松开，为机械原点复位，此时变换灯处于常亮状态。
3）、当变换灯处于灯亮状态时，按住变换按钮后再按住裁断按钮，之后同时松开，机头将自动运转到达上一次裁剪原点的位置。
4）、当变换灯处于灯亮状态时，按住变换按钮后再按住任意一个方向键按钮，机头将进行高速移
动。
5）、当变换灯处于灯亮状态，编码器数字符号为 5 时，按住变换按钮后再按住编码器功能确认按
钮，此时 Z 轴将进行高速运转。

4、

名称：再启动按钮开关状态：一直处在无灯亮的状态。
功能：解除报警对话框。
操作：如果裁床出现异常发生报警时，电脑会自动弹出报警对话框，同时裁床会发出报警鸣笛，此时点击此按钮一下，关闭报警对话框的同时取消报警鸣笛。也可以利用鼠标或键盘点击“OK”或“确认”。

5、

名称：编码器
状态：正常状态编码器数字符号为零，可根据使用功能调节编码器数字符号。功能：调节不同数字符号启用的功能也不同。
注：（S）为 S 系列相对应的指令
当编码器为 0 时，功能为切断塑料薄膜（S）
当编码器为 1 时，功能为进风管和排风管的开启和关闭（S） 注：进风管和排风管的动作是同时进行的。
当编码器为 2 时，功能为磨刀石电机的运转（S）
当编码器为 3 时，功能为进行一次打孔动作（S）
当编码器为 4 时，功能为利用刀的转数检测装刀后的状态（S） 当编码器为 5 时，功能为 Z 轴的运转（S）
当编码器为 6 时，功能为进行磨刀一次动作 （S）
注：在使用此功能时必须进行原点复位（十字光标原点复位）。当编码器为 7 时，功能为刀具的下降与上升（S）
当编码器为 8 时,此数字代码暂无功能
当编码器为 9 时，功能为压盘气缸的下降与上升
操作：此功能要结合编码器 7 的功能来用，先将编码器调到 7 的位置，点击编码器功能确认按钮开关，
刀具自动下降，再将编码器调到 9 的位置，再点击编码器功能确认按钮开关，压盘气缸自动下降，再点击，
刀具自动上升。操作完成后如想抬起刀具，则将编码器调到 7 的位置，点击编码器功能确认按钮开关即可。

6、

 名称：编码器功能确认按钮开关

7、

名称：启动开关
状态：正常状态为灯灭，当执行裁剪时，灯亮功能：
1）、刚毛原点复位
2）、在进行裁剪时暂停作用
3）、十字光标原点复位
4）、机械原点复位
5）、在裁剪过程中相当于确认功能

操作：
1）、想进行刚毛原点复位时，点击启动按钮一下，刚毛左右各转动一下后刚毛原点按钮为灯亮状态，刚毛原点复位结束。注：如果直接点击 Y 导轨控制区中的启动按钮或直接点击刚毛原点按钮也可以达到刚毛原点复位的功能效果。
2）、裁床进行裁剪时，如果想暂时停止不进行裁剪，则按住启动按钮 1 秒钟左右后松开，此时裁床暂时停止裁剪，在停止过程中，可利用方向按钮移动机头位置，也可以修改裁剪参数。如果想继续进行裁剪则连续点击启动按钮两下即可。
3）、裁床电源开启后，变换灯处于灯灭状态时，按住变换按钮后再按住启动按钮，之后同时松开机头将自动运转到达十字光标位置，机头十字光标与裁床的十字光标标记重合在一起，变换按钮灯亮后表明十字光标复位结束，此时变换灯处于常亮状态。

4）、当变换灯处于灯亮状态时，按住变换按钮后再按住启动按钮，之后同时松开机头将自动运转到达机械原点位置，此时变换灯处于常亮状态。
5）、一般是启动按钮在灯亮状态时，根据电脑提示点击启动按钮一下即可。
注：主控制区的启动按钮一般使用 1、2、5 项功能。
