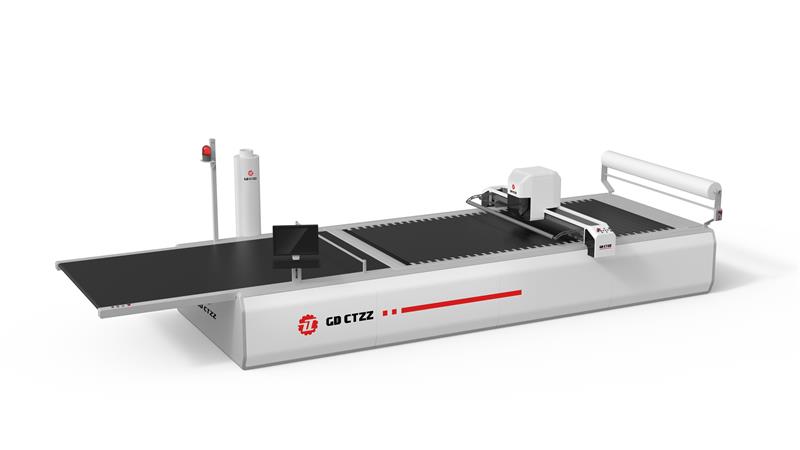

电气元件电磁阀及气缸部分——自动裁剪机常见故障及排除方案

一、故障现象：刀具上下动作电磁阀SOL1及气缸，1、按下电磁阀手动开关，气缸无动作；2、手动开关有效线路检查或裁剪时无效。

故障原因：
1.电磁阀损坏；
2.气缸损坏；
3.线路连接不良（相关接头：电磁阀接头→机头上接头 J20→Y 导轨部分 J13A 接头→CN1 电控箱）

解决方案：
1.将气管拔出按下手动按钮看电磁阀排气是否正常，检查气管是否有阻塞；
2.检查气缸是否正常，一般若果气缸内积水会造成气缸的损坏，应当及时进行除水处理；
3.检查与电磁阀的连接线路是否有接触不良；
4.将电磁阀上的信号线与其它对调，看是否为电磁阀原因还是线路故障。

二、故障现象：打孔器上下动作电磁阀SOL2 及气缸，1、按下电磁阀手动开关，气缸无动作；2、手动开关有效线路检查或裁剪时无效。

故障原因：
1.电磁阀损坏；
2.气缸损坏；
3.线路连接不良（相关接头：电磁阀接头→机头上接头 J20→Y 导轨部分 J13A 接头→CN1 电控箱）

解决方案：
1.将气管拔出按下手动按钮看电磁阀排气是否正常，检查气管是否有阻塞；
2.检查气缸是否正常，一般若果气缸内积水会造成气缸的损坏，应当及时进行除水处理；
3.检查与电磁阀的连接线路是否有接触不良；
4.将电磁阀上的信号线与其它对调，看是否为电磁阀原因还是线路故障。

三、故障现象：压盘动作电磁阀 SOL3 及气缸，1、按下电磁阀手动开关，气缸无动作；2、手动开关有效线路检查或裁剪时无效。

故障原因：
1.电磁阀损坏；
2.气缸损坏；
3.线路连接不良（相关接头：电磁阀接头→机头上接头 J20→Y 导轨部分 J13A 接头→CN1 电控箱）

解决方案：
1.将气管拔出按下手动按钮看电磁阀排气是否正常，检查气管是否有阻塞；
2.检查气缸是否正常，一般若果气缸内积水会造成气缸的损坏，应当及时进行除水处理；
3.检查与电磁阀的连接线路是否有接触不良；
4.将电磁阀上的信号线与其它对调，看是否为电磁阀原因还是线路故障。

四、故障现象：研磨动作电磁阀 SOL4 及气缸，研磨报警，或无研磨动作。

故障原因：
1.检查电磁阀及线路是否正常，检查气缸及配管是否正常；
2.线路检查查看电磁阀好坏或用万用表测量电磁阀好坏；
3.气缸气流量是否正常。

解决方案：
1.将气管拔出按下手动按钮看电磁阀排气是否正常，检查气管是否有阻塞；
2.检查气缸是否正常，一般若果气缸内积水会造成气缸的损坏，应当及时进行除水处理；
3.检查与电磁阀的连接线路是否有接触不良；
4.将电磁阀上的信号线与其它对调，看是否为电磁阀原因还是线路故障。

五、故障现象：压盘锁定动作电磁阀SOL5 及气缸，刀盘抖动。

故障原因：
1.电磁阀或气缸是否损坏；
2.锁定装置机械结构损坏。

解决方案：
1.电磁阀或气缸损坏；
2.检查 电磁阀相关线路正常（相关接头： 电磁阀接头→机头上接头 J20→Y导轨部分J13A 接头→CN1 电控箱）。

六、故障现象：刚毛清扫动作电磁阀SOL9，刚毛动作时无刚毛冲刷的气流声，吸附力不足。

故障原因：
1.手动电磁阀按钮查看前后风管气缸是否有动作；
2.线路检查看前后风管是否动作正常；
3.查看叶片位置是否正确；
4.调节气流量，（相关接头：电磁阀接头 SOL12→接头 J5→CN1 电控箱）

解决方案：电磁阀损坏或气缸损坏。
