刀盘清理及零件更换步骤-自动裁剪机易损件更换注意事项

注意：进行各部位调整以及更换零部件时。请务必将电源关掉后再投入作业。

警告：
1、X、Y、Z 各部位的原点及传感器出场前已调整好，请不要触摸。
2、各部位压缩空气气缸用的速度控制器已调整为标准速度工作状态，请不要触摸。

请按下列顺序更换刀盘及其零件：

1、如下图，请松掉圈所示范围内的 4 个指头螺丝。

2、如图 2 请拆掉图 2 所示红圈内的三个沉头螺丝。

3、如图 3 所示，拆掉图 2 中的三个沉头螺丝后，就可以打开压盘。

4、请清理压盘内部，检查 5 个轴承，轴承应当轻松的转动，检查位置如图 4 所示。

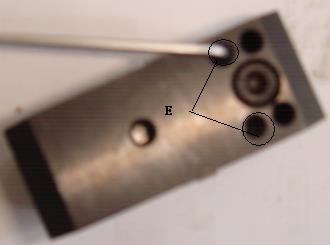

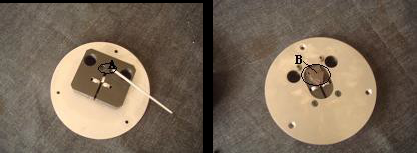

5、如果轴承不能轻松的转动或者有损伤，我们应当更换损伤的轴承。松掉下图 A 中所示的 A 部分的螺丝， 刀槽块 B 就能拿下来。

6.请松掉图6中 C 和 D 所示的螺丝。

7.请拿掉如下图所示 G 处的指头螺丝。

G 处的指头螺丝应当首先被拿下来。然后拿出如图 6 所示位置的指头螺丝。

8、如下图使用 T 型扳手或者 L 扳手拿出滚轮轴和轴承，按步骤拿出 4 个轴承。

9、进行清理后重新安装轴承和滚轮轴。

10、重新安装刀盘的外壳和刀槽块。

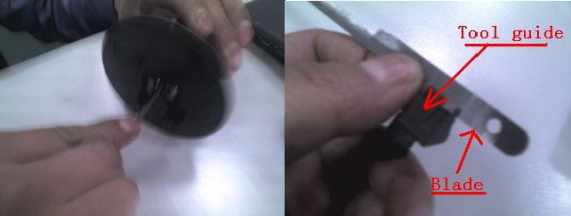

11、在压盘中插如一把新刀，应当能够自由的移动否则需要重新调整刀槽块的位置。
