刀具的更换-自动裁剪机易损件更换注意事项

注意：进行各部位调整以及更换零部件时。请务必将电源关掉后再投入作业。

警告：
1、X、Y、Z 各部位的原点及传感器出场前已调整好，请不要触摸。
2、各部位压缩空气气缸用的速度控制器已调整为标准速度工作状态，请不要触摸。

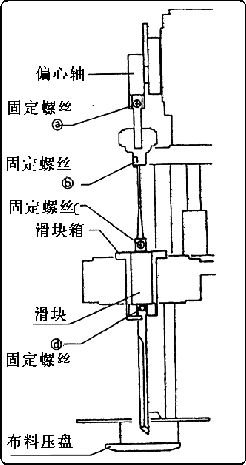

请按下列顺序更换刀具：

⑴ 确认一下刀具下降后下边不会碰到任何东西。

⑵ 取下固定螺丝 a，使导杆与连杆分离。

⑶ 把连杆抬到偏心轴的最上边。取下固定螺丝 （b  换滑块）

⑷ 拧松固定螺丝 c，将扭杆、滑块和刀片向上方拔出。（换滑块）

⑸ 拧松固定螺丝 d，取下刀片。（换刀和滑块)

⑹ 换上新刀片，将固定螺丝 d 拧到刀头部，不要拧紧。然后，清除滑块以及滑块箱内的污物，并一定要涂上黄油。(换刀和滑块)

⑺ 按照由⑵至⑸的相反顺序，把刀具装上。

⑻ 刀具安上后，用手慢慢地转动偏心轴，确认刀具是否在布料压板部分的导辊中通畅地上下运动。
如果刀具安装不正确，刀具的上下运动就会变沉， 修正、调整。

⑼ 调整结束后，请将固定螺丝 d 拧紧。
